引言：电子制造中的胶粘技术革命

在智能手表、微型芯片封装、SMT贴片等精密电子制造领域，胶粘剂的选择直接影响产品的防水性、抗震性和长期可靠性。UV胶（紫外光固化胶）与PUR热熔胶（湿气固化反应型聚氨酯）作为两类核心粘接技术，因其固化机制与性能特性的显著差异，成为不同应用场景下的关键解决方案。随着5G、新能源、半导体产业的升级，胶粘技术正从“辅助材料”蜕变为电子性能的核心保障。

一、本质差异：固化原理决定应用边界

UV胶：光能驱动的秒级固化

固化机制：在特定波长紫外光（通常为365nm）照射下，光引发剂分解产生活性自由基，触发丙烯酸酯单体聚合成高分子网络。

核心优势：
固化速度极快（1-60秒），大幅提升产线效率
无溶剂挥发，符合RoHS/REACH环保标准
光率>99%，适用于光学组件粘接（如智能手表玻璃盖板）

局限：需透光环境施工，阴影区域难固化。

PUR热熔胶：湿气激活的深层固化

固化机制：熔融涂布后，胶体中的异氰酸酯基团（-NCO）与环境湿气反应，形成交联聚氨酯结构。

核心优势：
可填充0.1mm以上缝隙，形成弹性粘接层（如PCB板抗震封装）
耐高低温（-40℃~150℃），适用于汽车电子
无光照限制，适合复杂结构粘接

局限：完全固化需数小时至数天，需湿度控制。

关键技术参数对比表

二、电子制造中的场景化应用解析

UV胶的高精度场景

智能穿戴设备：
在0.1mm超窄边框的智能手表制造中，通过精密点胶机涂布UV胶，实现屏幕玻璃与金属表壳的无缝粘接，达成IP68级防水（案例：某品牌手表故障率降低37%）。

芯片封装：
用于Flip Chip底部填充，毛细作用渗透至芯片底部，UV固化后形成抗机械冲击保护层，解决焊球微裂纹问题。

光学组件：
摄像头模组中透镜与镜座的粘接，依赖UV胶的高透光性与零黄变特性，避免成像畸变。

PUR热熔胶的工程化应用

新能源电池包密封：
对电芯与壳体间的缝隙进行填充，湿气固化后形成缓冲层，有效抑制车辆震动导致的连接件松动。

SMT红胶-锡膏混合工艺：
在双面贴片PCB中，先以PUR胶固定耐热性差的元件（如电解电容），再经回流焊，避免二次高温导致的脱落。

光伏组件粘接：
背板与边框的密封采用耐候型PUR，通过双85测试（85℃/85%RH），保障25年户外使用寿命。

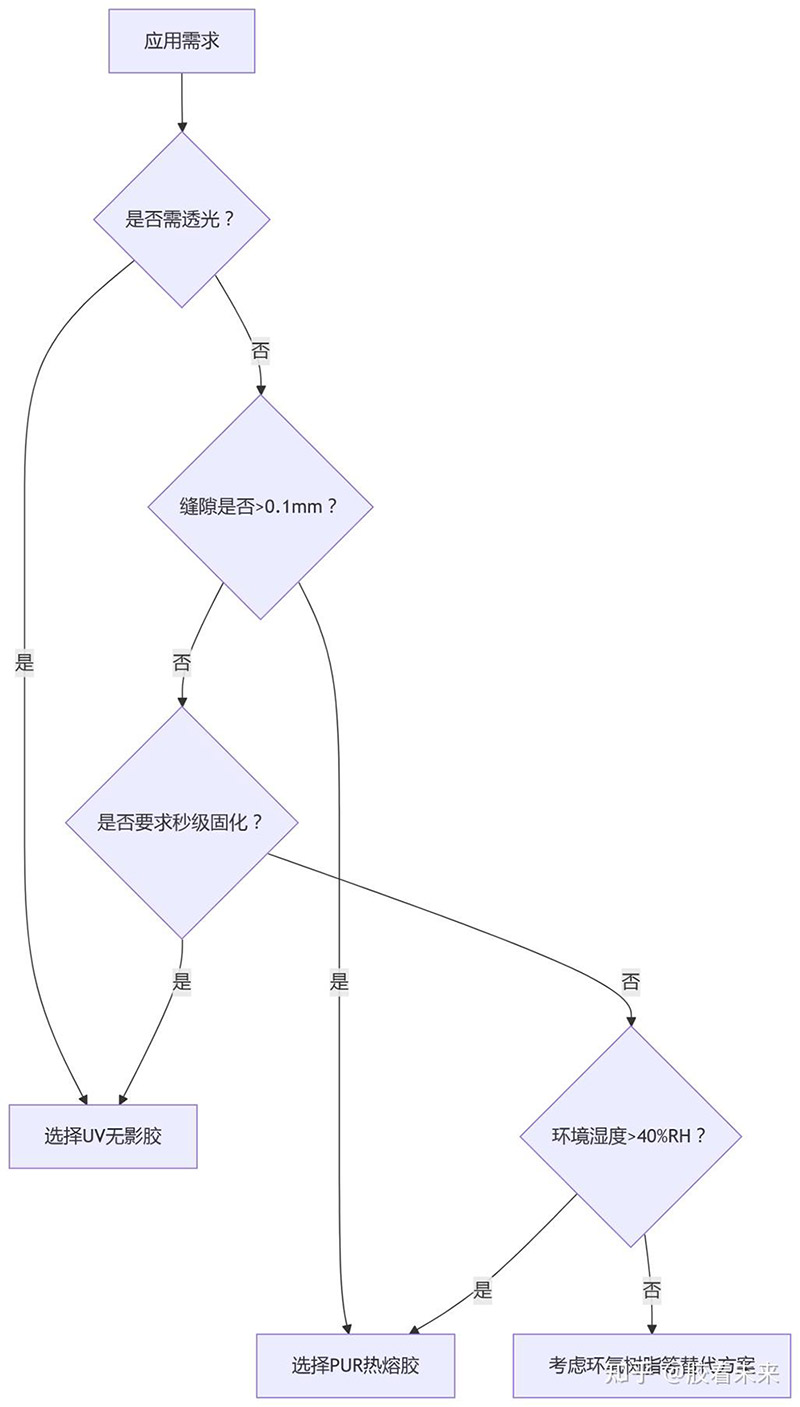

三、选型决策树：四维评估模型
面对应用需求，可通过以下维度精准匹配胶粘剂类型：

四、行业痛点与创新趋势

现存挑战

UV胶阴影固化：开发双重固化体系（UV+湿气/热固化），如某企业推出UV/湿气双固化胶，阴影区强度提升300%。

PUR起泡问题：采用真空脱泡点胶设备，配合低粘度配方（<3000cps），应用于芯片封装气泡率降至0.1%。

技术前沿

纳米改性UV胶：
添加SiO₂纳米粒子（粒径<50nm），导热系数达1.5W/mK，兼具粘接与散热功能（如5G基站功率器件）。

生物基PUR：
以蓖麻油替代30%石油基原料，碳足迹降低40%，满足汽车电子碳中和要求。

AI点胶系统：
结合机器视觉实时调控胶量，精度达±0.01mm，减少溢胶造成的电路短路风险。

结语：技术融合开启胶粘新纪元

UV无影胶与PUR热熔胶的竞争本质是效率与韧性的平衡艺术——前者以光速固化革新产线节奏，后者以环境适应性征服复杂工况。随着电子设备向微型化、柔性化演进，胶粘技术已从单一粘接功能升级为综合性能载体，承担导热、导电、电磁屏蔽等复合任务。值得关注的是，国内企业在胶粘剂自主研发领域取得突破，通过ISO9001、IATF16949、UL94 V0等体系认证，在光伏粘胶、低温环氧等细分领域提供高可靠性解决方案。未来，智能响应型胶粘剂（如自修复胶、形状记忆胶）或将重新定义电子制造范式。
